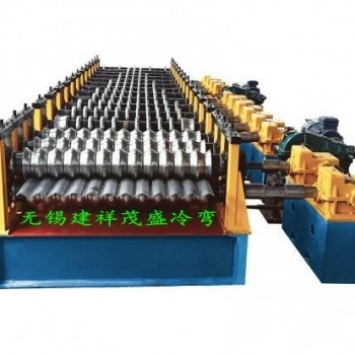

公路桥涵波纹板成型设备 产品优良

公路桥涵波纹板成型设备概述：

1、堆料平台：堆料架采用8号槽钢焊接，有效堆料2吨，料台长3米，宽1.6米。

2、上料平台：

采用滚轮式上料台，料架用型钢焊接,有效载重2T，料台长度4米，宽1.8米，配有4组导直机构,导向材质Gcr15,左右配丝杆调节，导向单边可节范围150mm,可配套成型主机生产1250mm板宽和1510mm板宽钢板产品成型。

3、成型主机：

成型主机22架。龙门独立牌坊式结构，机械进料展开1650mm，牌坊道次中心距800mm.单片成型板长度不得小于2000mm。牌坊材质ZG35#，回火处理,轴径¢180mm,轴材质40Cr，调质处理。单出轴下传动分配齿轮箱，齿轮箱型号GY250，伞齿模数M=14，分配齿轮 箱与辊轴之间用80mm×80mm方轴传动连接。导向纠偏立辊架3 付。主传动采用直流电机调速，功率75KW2套， 配ZS825减速器，2台 速比112。设备大进料宽度1520mm，轧制厚度范围4-8.0mm,轧高度范围50-56mm,轧制速度3-10米每分钟,设备占地总长30米。

4、 接料平台：

采用固定式接料平台，料架用型钢焊接，有效堆料2吨，料台长3米，宽1.6米。

5、 直流控制系统：

采用直流电器柜590控制系统，可手动控制整条生产线启动、停止动作.

6、成型模具：

随机带波纹板成型模具一套200mmx55mmx4-8mm波型，模具材质40r，淬火硬度 HRC48º～52º，设备适用进料展开1250，1510mm板型.

7、其他备注：

设备增加模具可成型230x64波型型材
